概述

百葉窗式擋板門是我公司的特色產品，其可用于煙氣脫硫系統吸收塔進、出口或旁路煙道上（即FGD擋板門），或用于煙氣脫硝及煙氣除塵系統中，風門通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入密封風，將含有腐蝕性氣體的煙氣有效隔斷，并使其泄漏量為零，其中FGD擋板門分三類：原煙氣入口擋板門（煙氣溫度高）、凈煙氣出口擋板門（防腐要求高）、旁路擋板門（煙氣溫度高，防腐要求高；需快速開啟，可靠性要求高），一般還會有GGH入口擋板門和GGH出口擋板門。

產品特點

◎擋板門的每個門葉設計成雙層，每個葉片的搭接處、葉片與框架限位片搭接處加裝不銹鋼彈性密封片，利用彈性密封片的彈性密封，有效杜絕了關門后的漏風量。

◎一般來說，對于三個煙氣擋板門的材質可選擇如下：煙氣FGD進口煙氣擋板門由于介質溫度高于100℃，在酸露 點的溫度之上，所以可以選用Q235A的材質，但密封片采用C-276；FGD的出口煙氣擋板門由于介質溫度為80℃左右（結露位置），容易發生低溫腐蝕，所以材料的選擇必須考慮充分的防腐措施，這里葉片材質選取合金1.4529，主軸和外殼材質為碳鋼包敷1.4529，密封片為C-276；旁路煙氣擋板門在FGD正常運行時，兩側分別與高溫?zé)煔夂偷蜏責煔饨佑|，一般在低溫?zé)煔鈧?cè)考慮防腐，框架為Q235-A，內襯1.4529，葉片為高溫?zé)煔鈧?cè)Q235-A，低溫?zé)煔鈧?cè)1.4529，軸也選用1.4529的材質，密封片選用C-276。

◎除每層擋板上配有密封元件外，還向兩層擋板中間的空腔通入密封空氣，以進一步提高擋板門的密封性。擋板門的密封空氣系統包括一臺密封風機加一臺備用風機。密封氣壓力至少比煙氣*壓力高0.5KPa，擋板門密封空氣站應配有電加熱器，將密封空氣加熱至一定溫度，目的是減小雙層擋板之間的溫差變形和熱變形應力，提高密封可靠性。

◎為了使風門門板在高溫情況下不易變形，雙層板之間設有加強筋。

◎采用我公司特色軸封，不卡澀，保證密封的嚴密性、長期性。

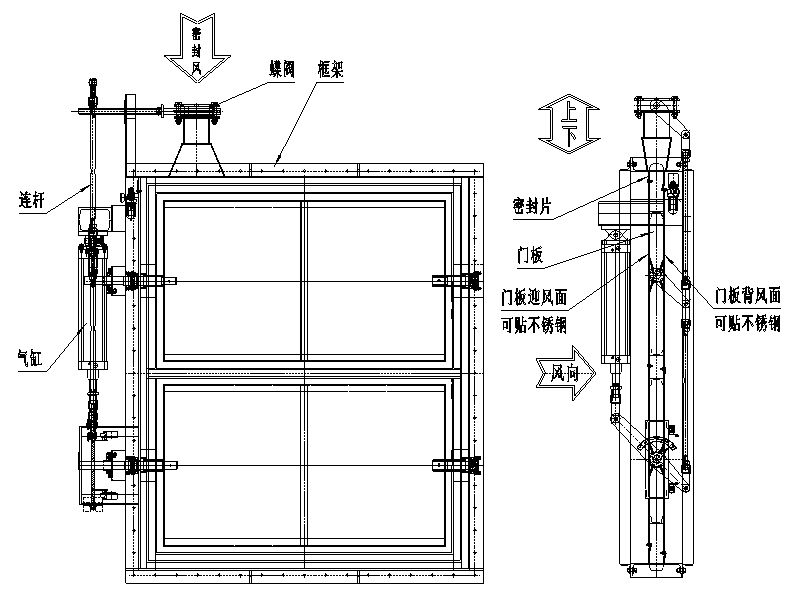

煙氣脫硫擋板門結構圖
